Report 工事レポート

「北の民家モデル」令和版

<北の民家モデル>とは

平成21年度国土交通省地域木造住宅市場活性化推進事業として採択され「NPO法人北の民家の会」がその基本的な考え方を報告書としてまとめたものです。

さらに平成23年度林野庁地域材供給倍増事業の水平連携等木材産業活性化のための支援・地域型住宅づくり支援事業として同NPO法人が設計マニュアルを作製しました。

<北の民家モデル>は桁行6間梁間4間とし、耐力壁の位置及び柱の直下率を考慮した建物で、古民家の田の字型間取りを基本としてます。

今回の<北の民家モデル> 「令和版」はお客様のご要望もあり伝統工法の要素を出来るだけ取り入れたものとなってます。長ホゾ込み栓、通し貫工法、渡りアゴ工法など、継ぎ手、仕口に於いても現代の工場プレカット工法、2*4工法ではなし得ない大工の知恵と技が随所にみられます。今回は墨付けから手刻み、建て方を経て棟上げまでをご紹介します。

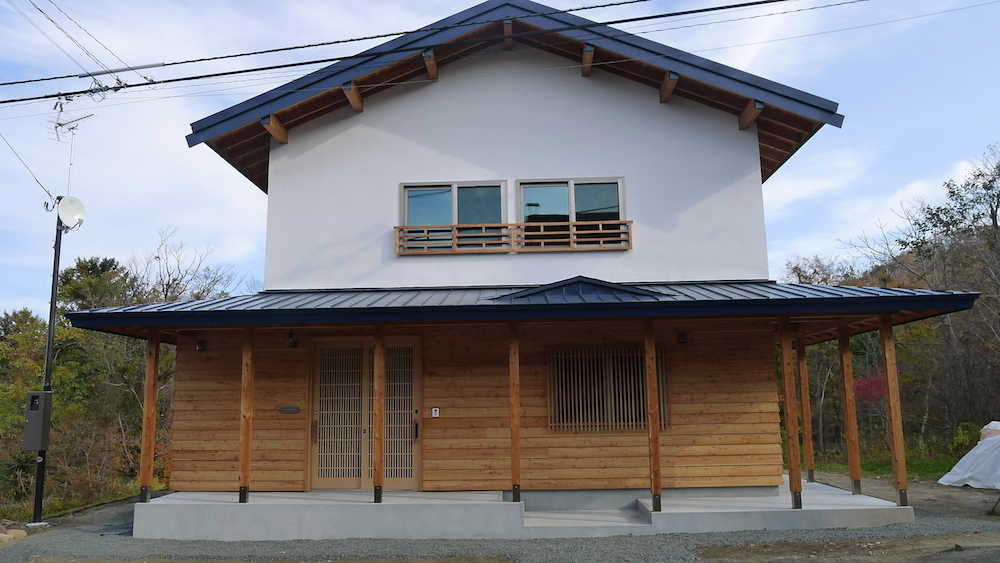

北の民家モデル 「令和版」仕様書

基礎            鉄筋コンクリート布基礎t150両面FP板t75㎜打ち込み

主要構造    構造材は全て道産カラ松材(4寸仕様)

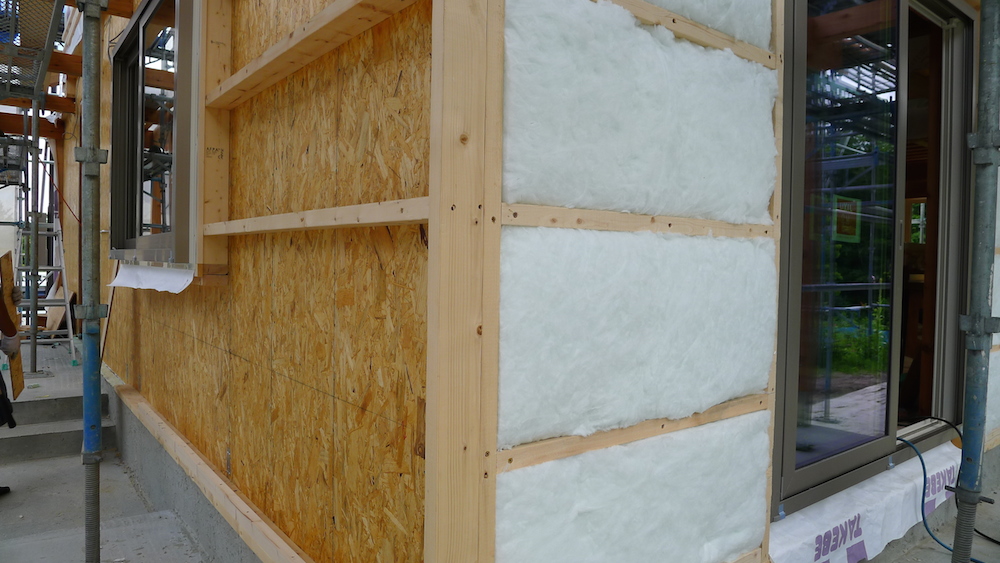

断熱仕様    外壁 高性能GWt90+t90=180

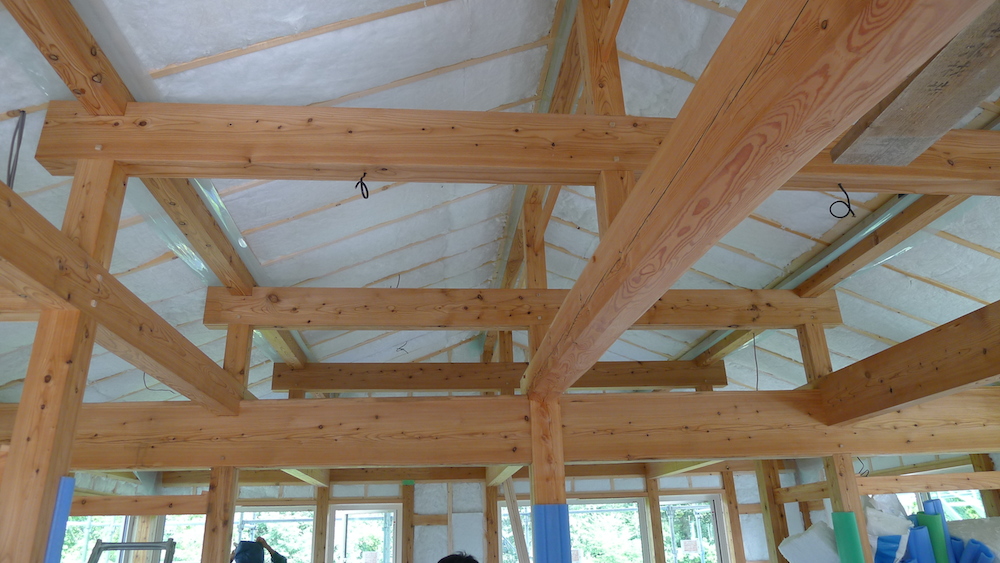

       屋根 高性能GWt140+t140+t105=t385

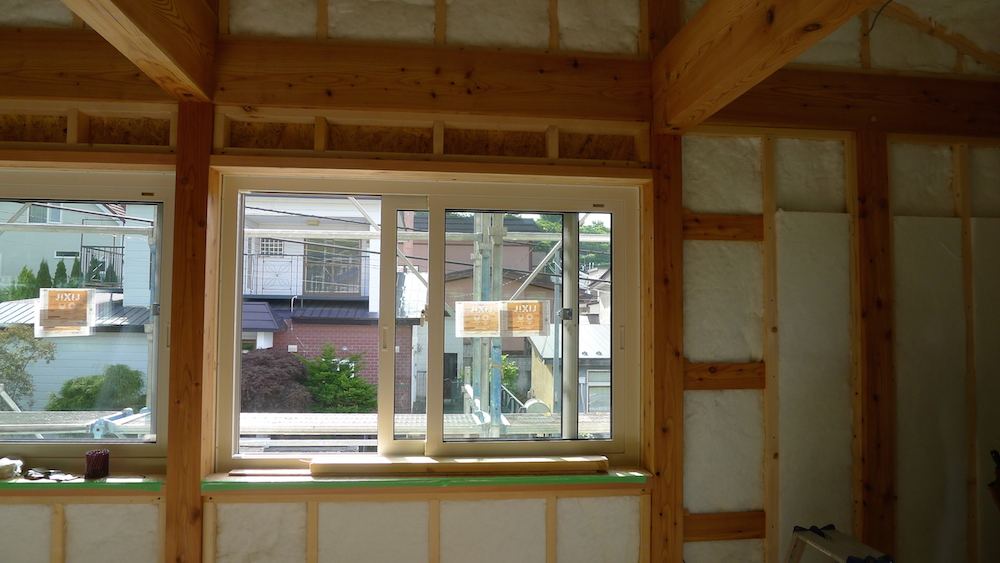

開口部     断熱樹脂サッシ トリプルガラス(アルゴンLow-E)

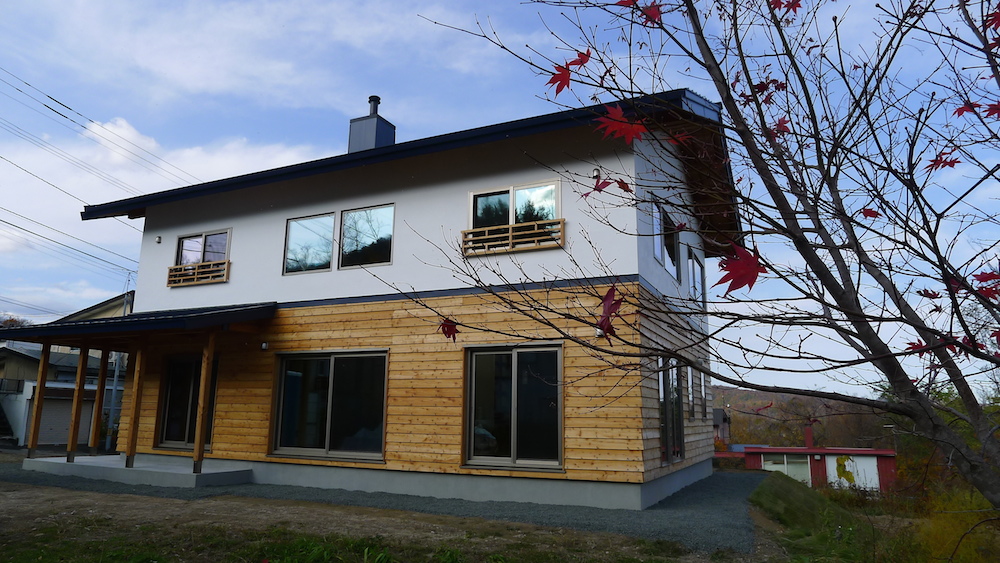

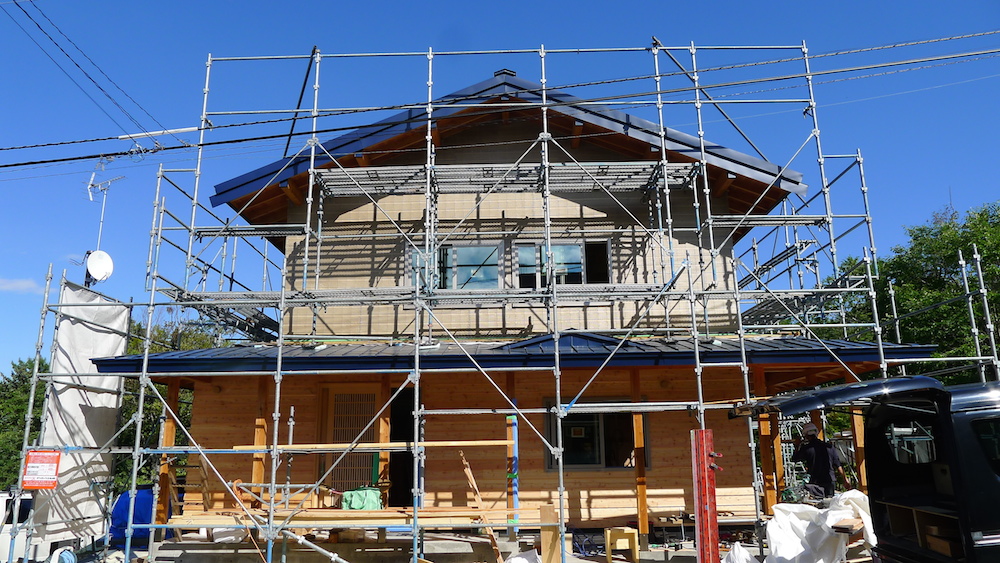

外壁      1階:道産カラ松下見板t18張り

       2階:ラスモルタル下地のうえ漆喰仕上

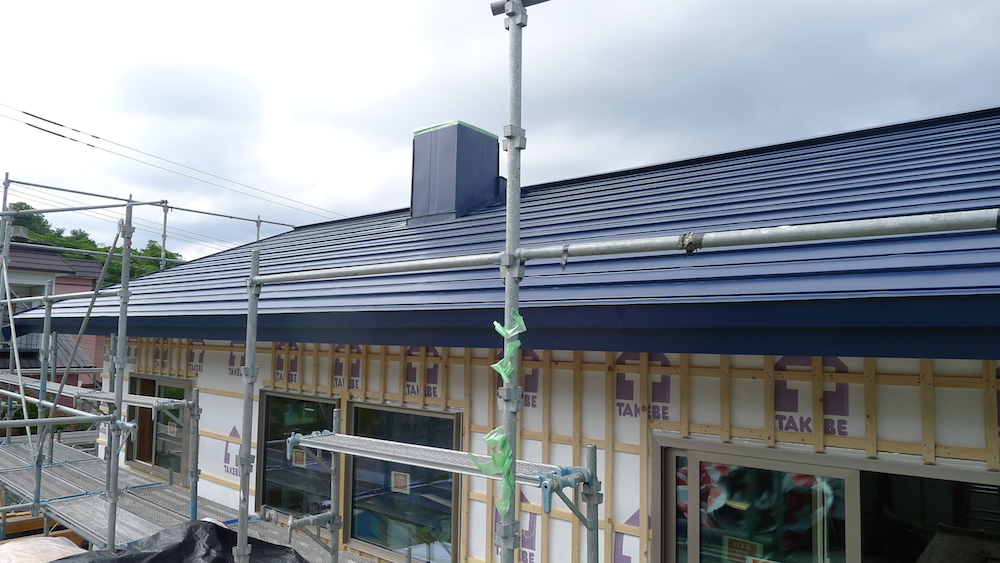

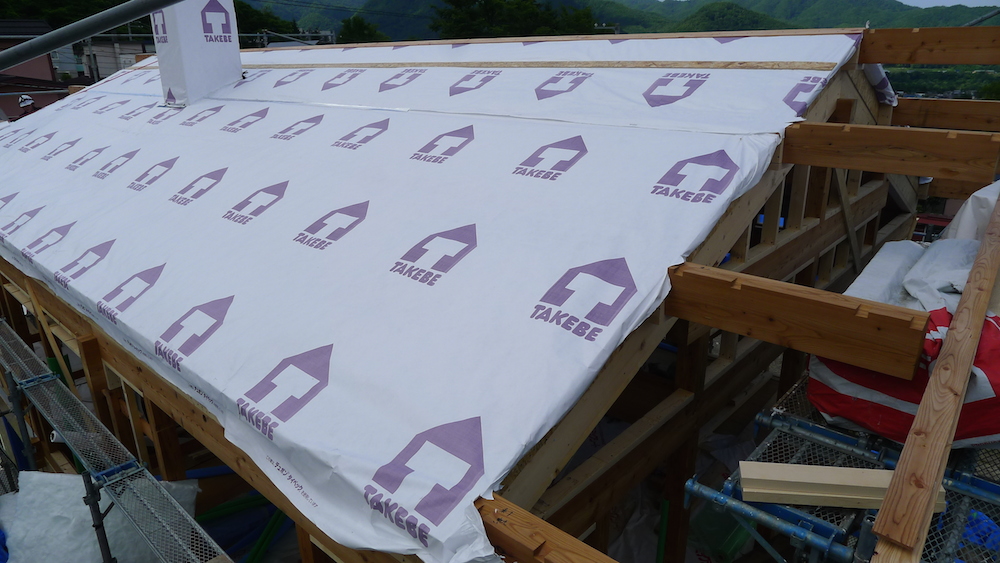

屋根    ガルバリュウム鋼板t0.35蟻掛け葺き

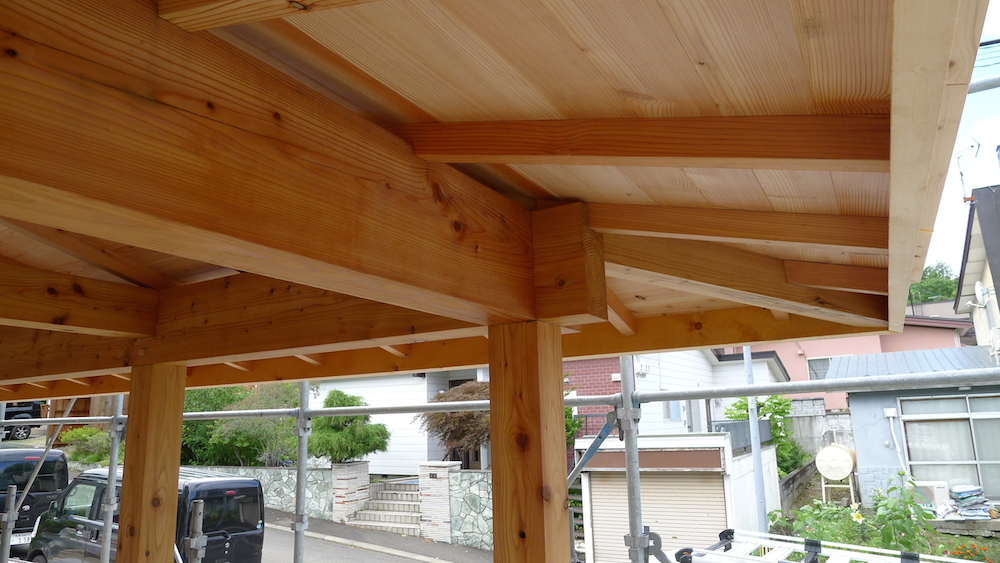

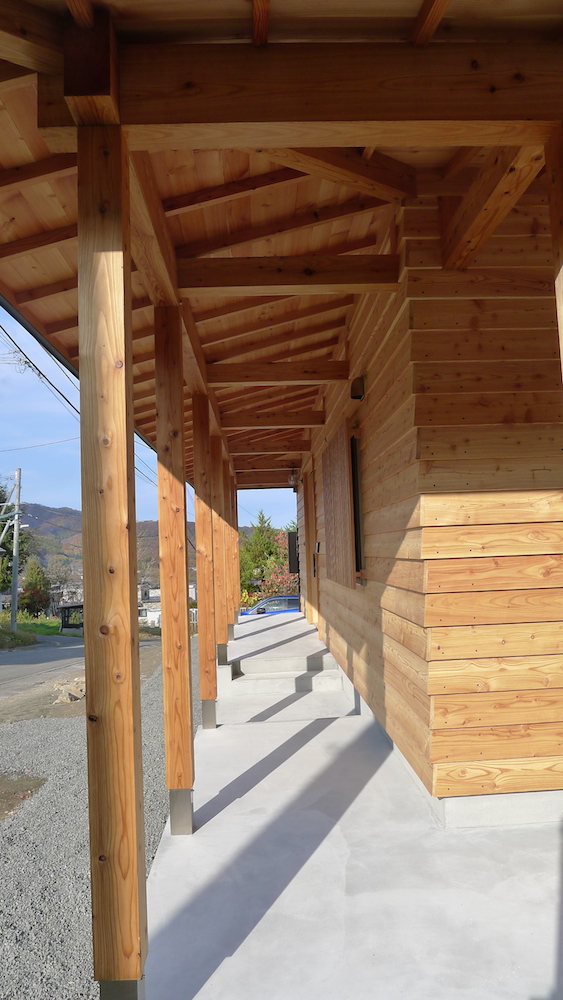

軒天    道産カラ松羽目板t15張り

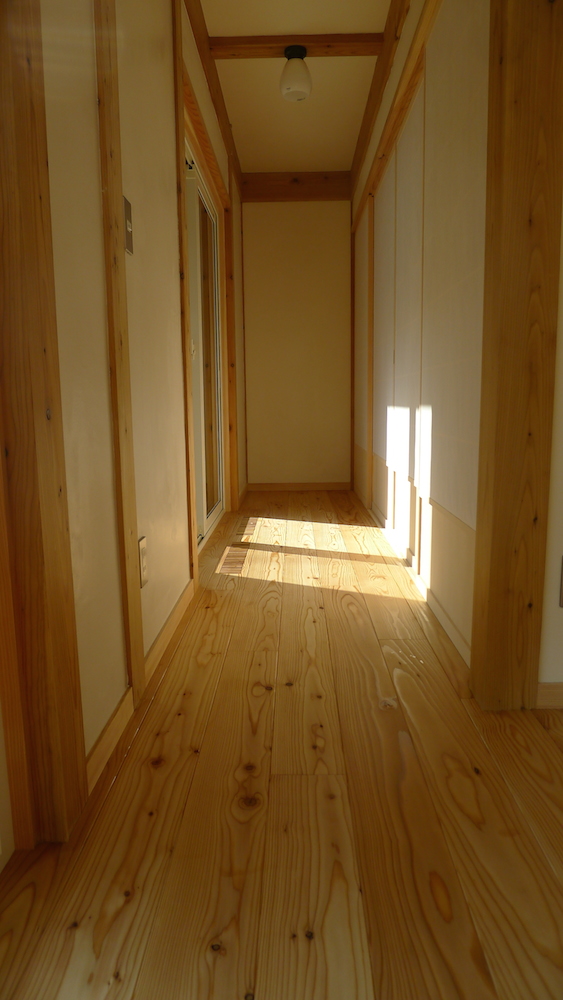

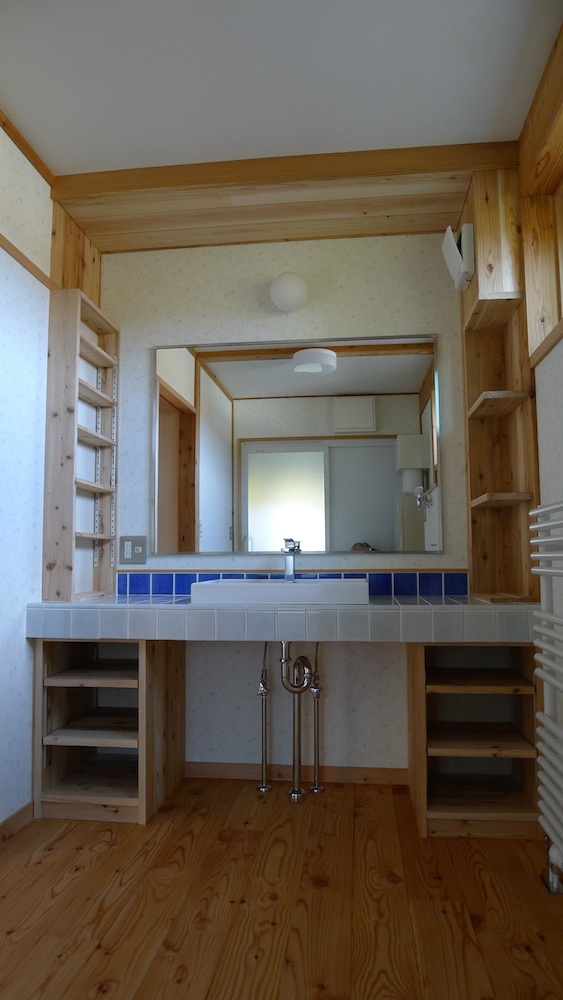

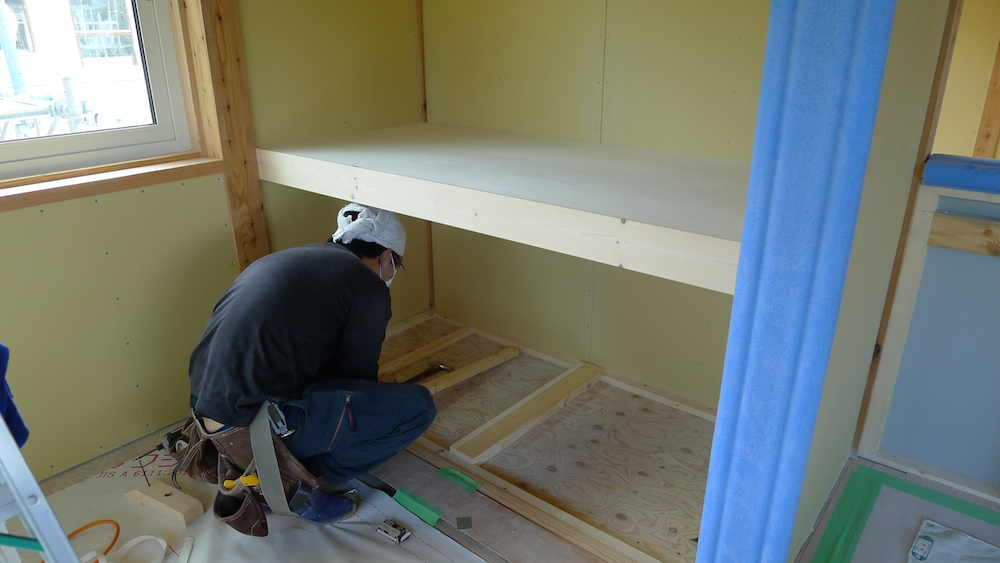

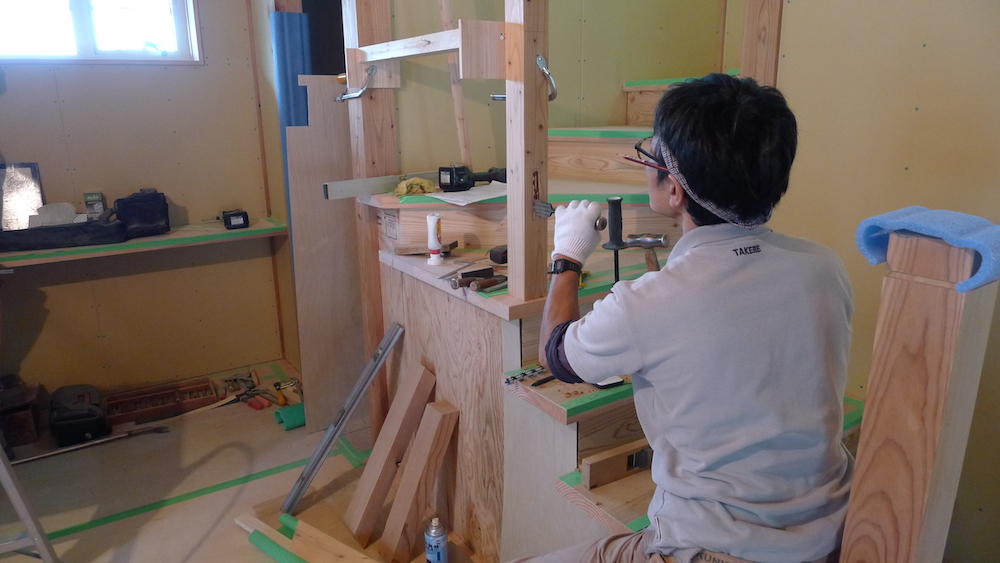

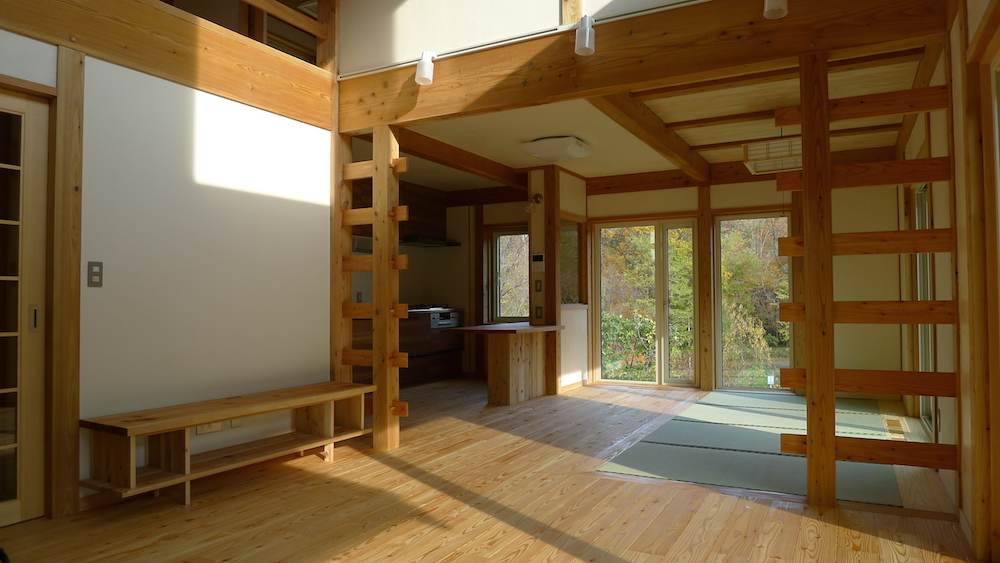

内部床仕上 構造用合板t24下地 道産カラ松フローリングt30

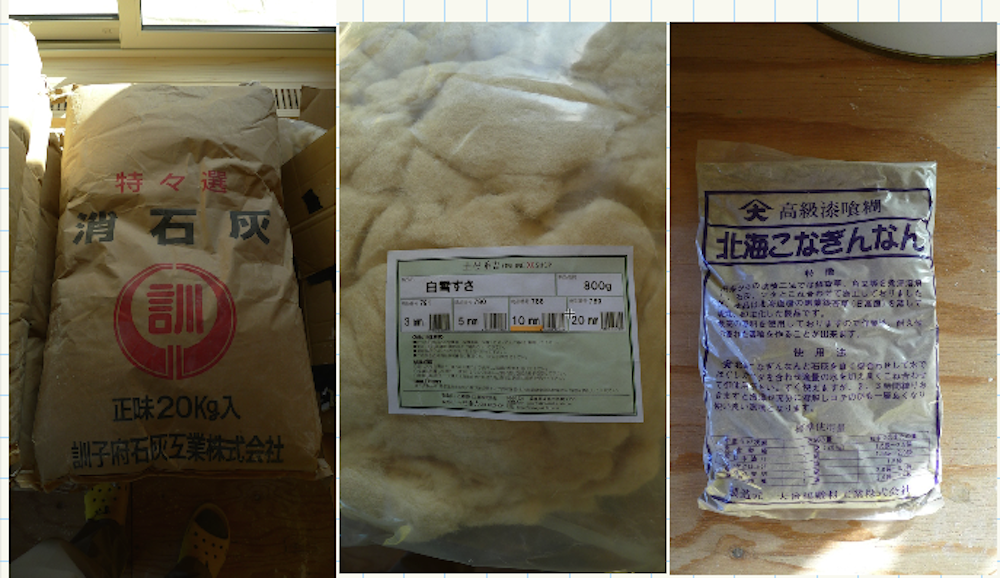

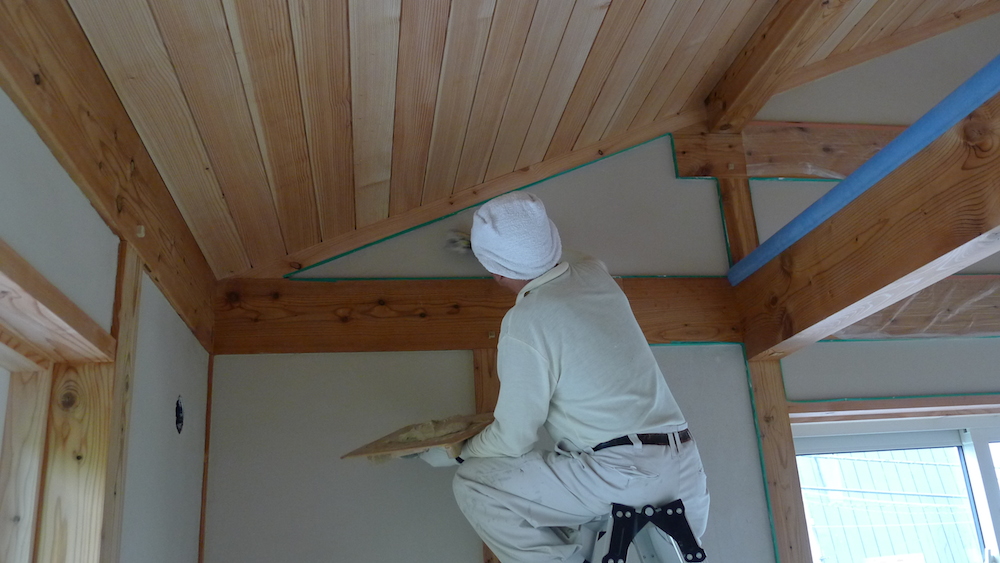

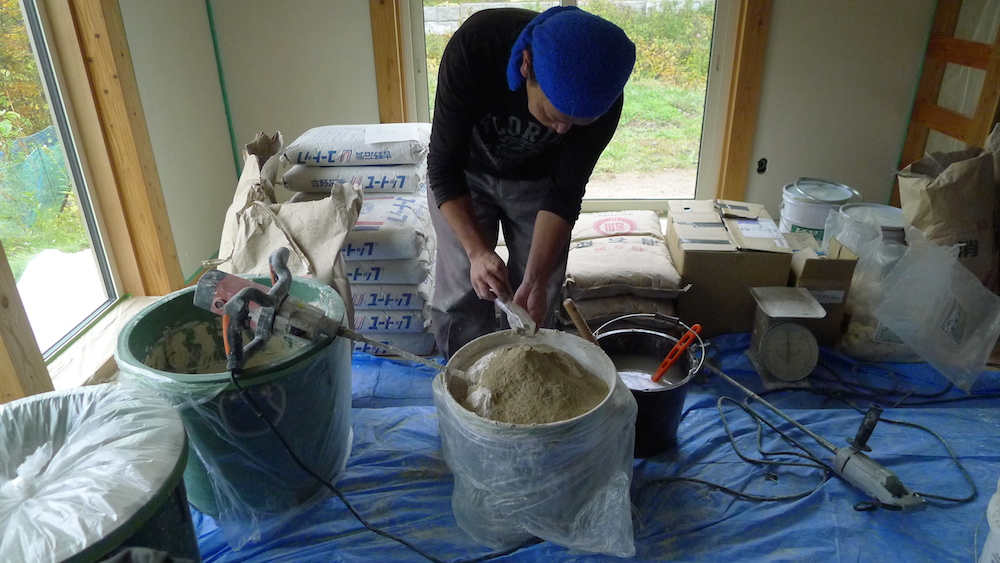

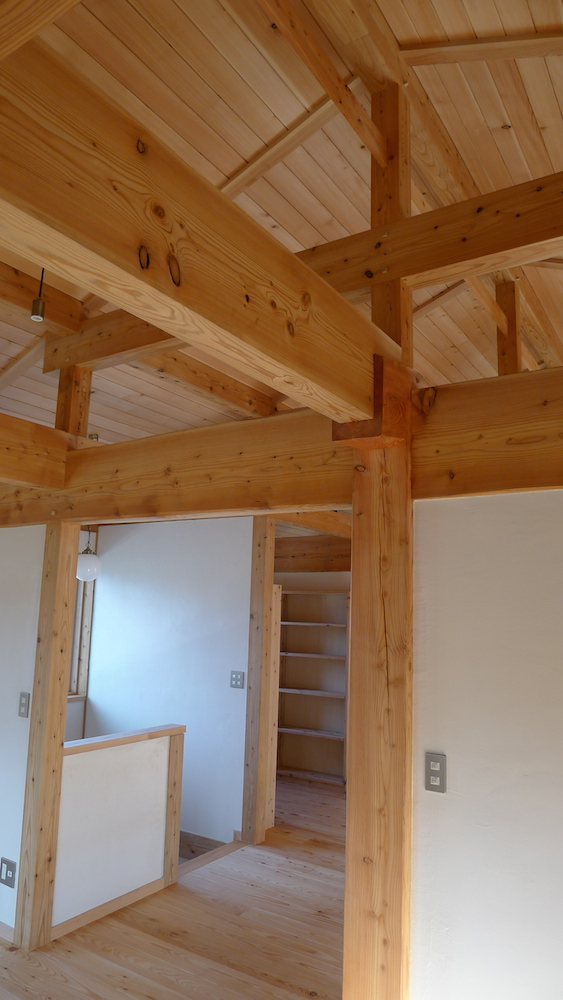

内部壁仕上 PB12.5下地 地元訓子府産消石灰を使用した特製漆喰仕上

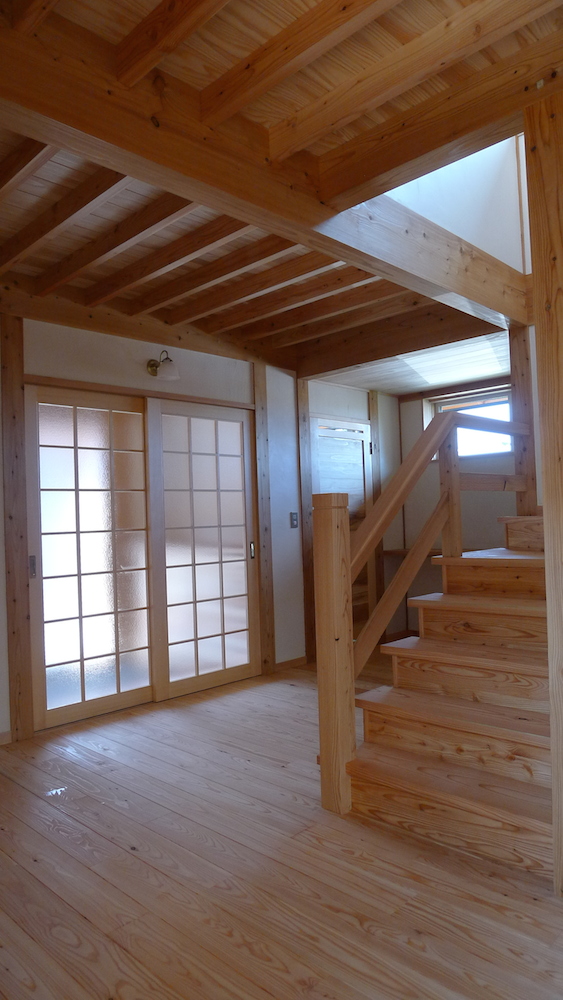

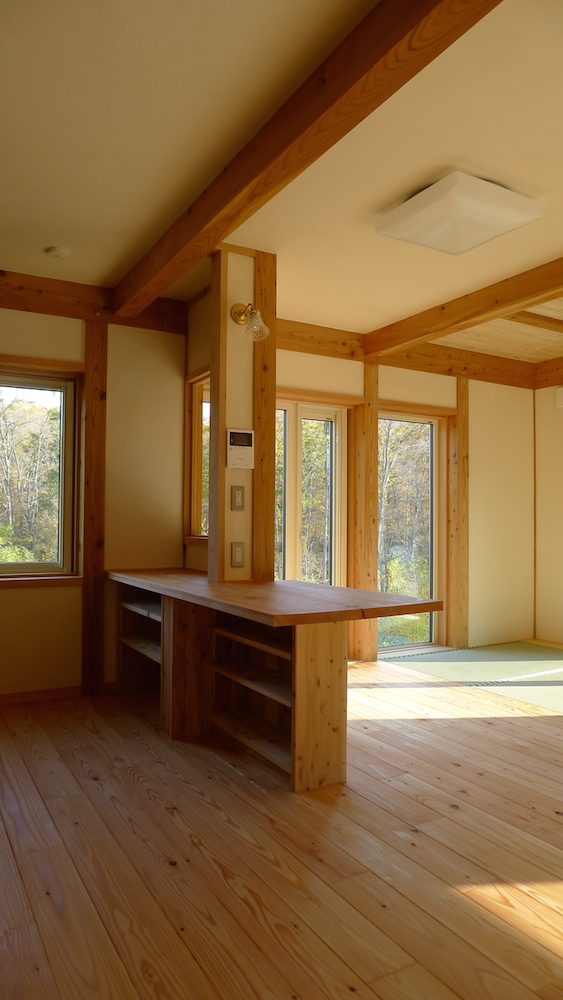

天井仕上  PB12.5下地 道産カラ松羽目板t12張り

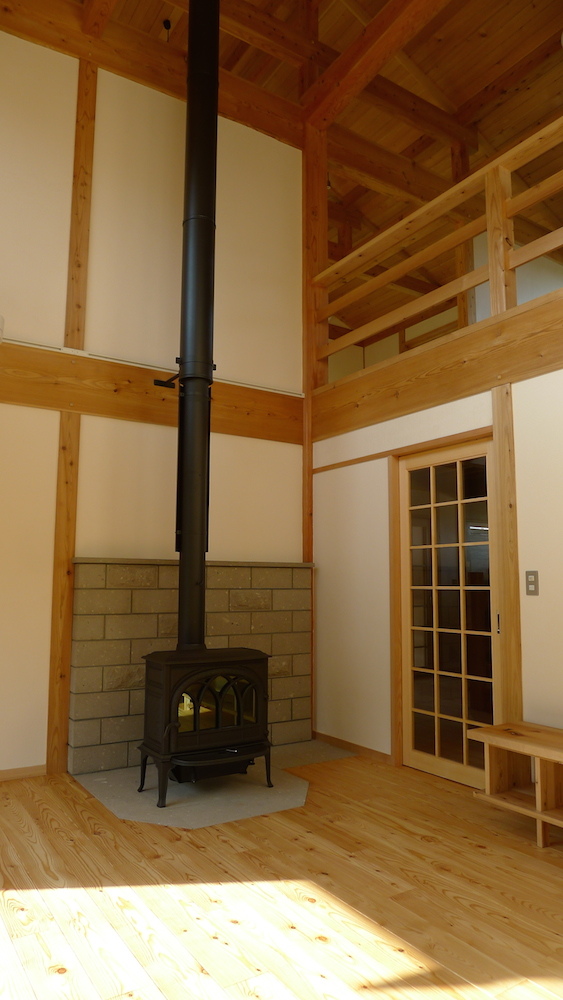

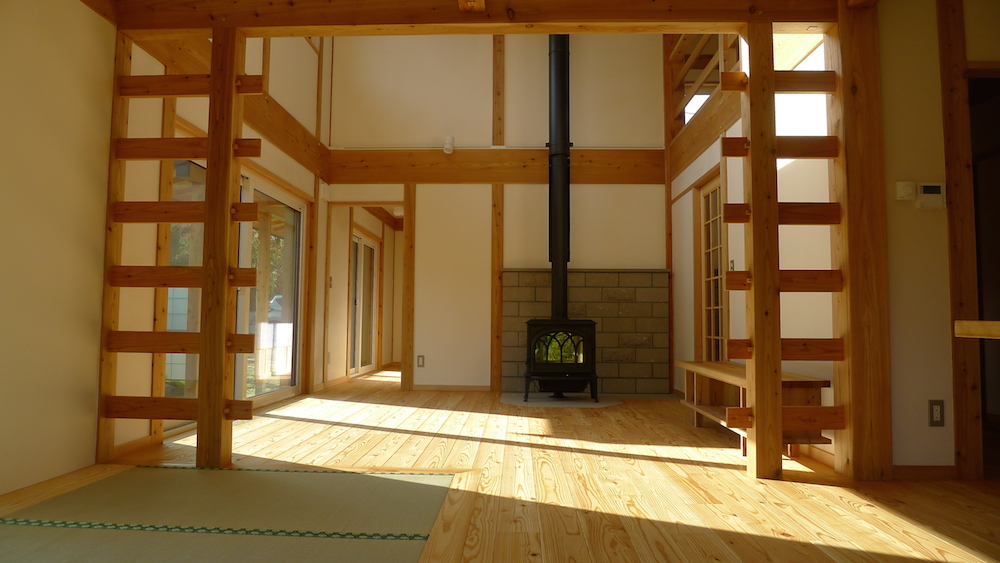

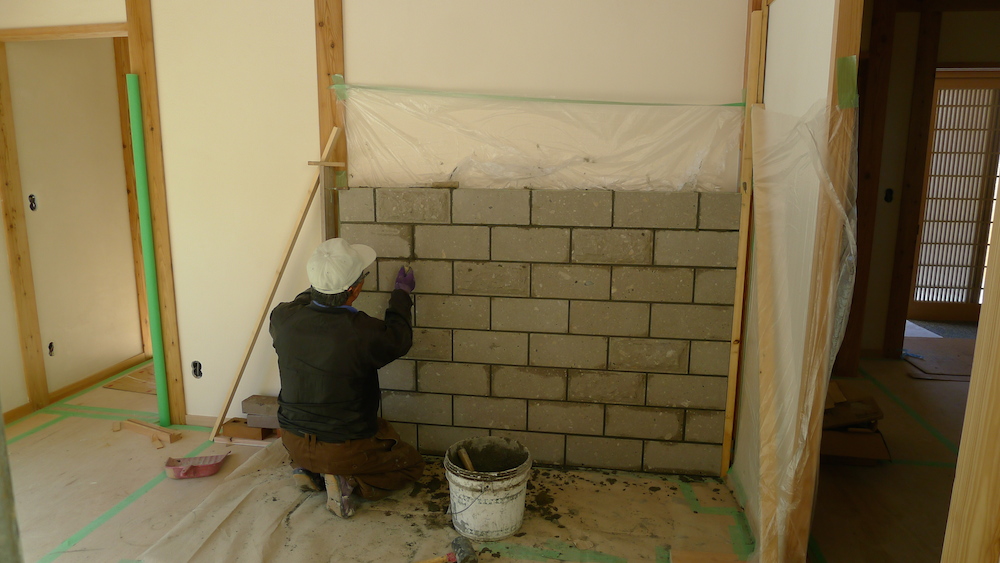

暖房設備  薪ストーブ+床下温水暖房

換気設備  第3種換気

  • 2020.08.20
    Image of 「北の民家モデル」令和版 1
    Image of 「北の民家モデル」令和版 2

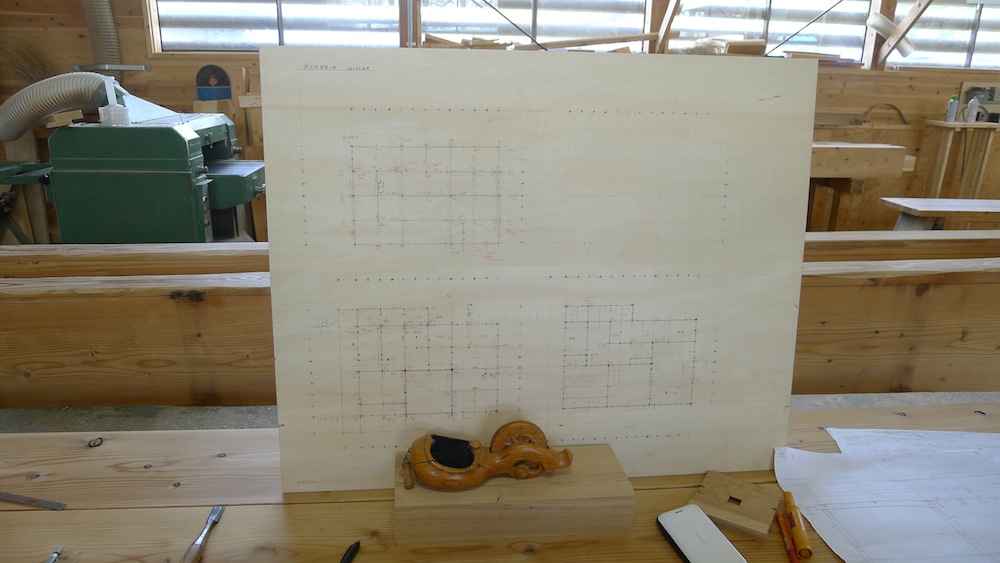

    先ず棟梁が手板をおこします、この段階で構造材の断面及び継ぎ手、仕口などがほぼ決まり、建物の概要が棟梁の頭に描かれます。

    Image of 「北の民家モデル」令和版 3

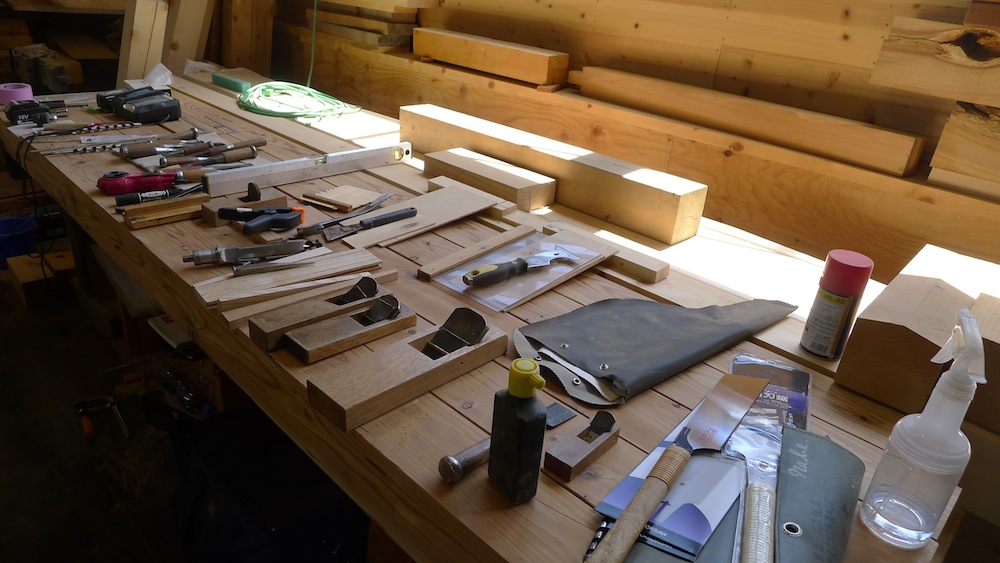

    墨付け台には様々な道具が用意されてます。

    Image of 「北の民家モデル」令和版 4

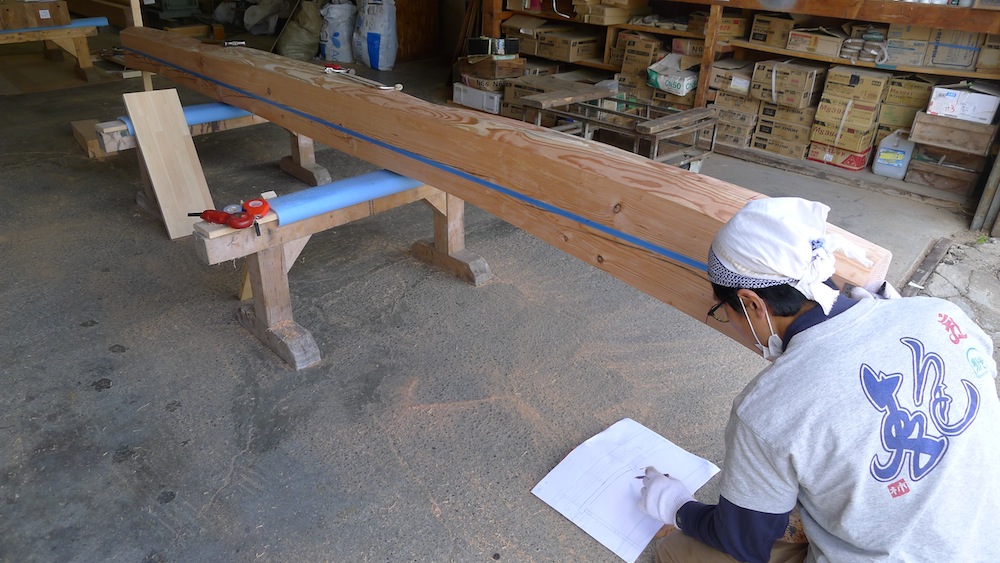

    太鼓梁の通り芯を設定し継ぎ手の墨付けをします、これは重要な作業なので、渡部棟梁も作業に集中してる処です。

    Image of 「北の民家モデル」令和版 5

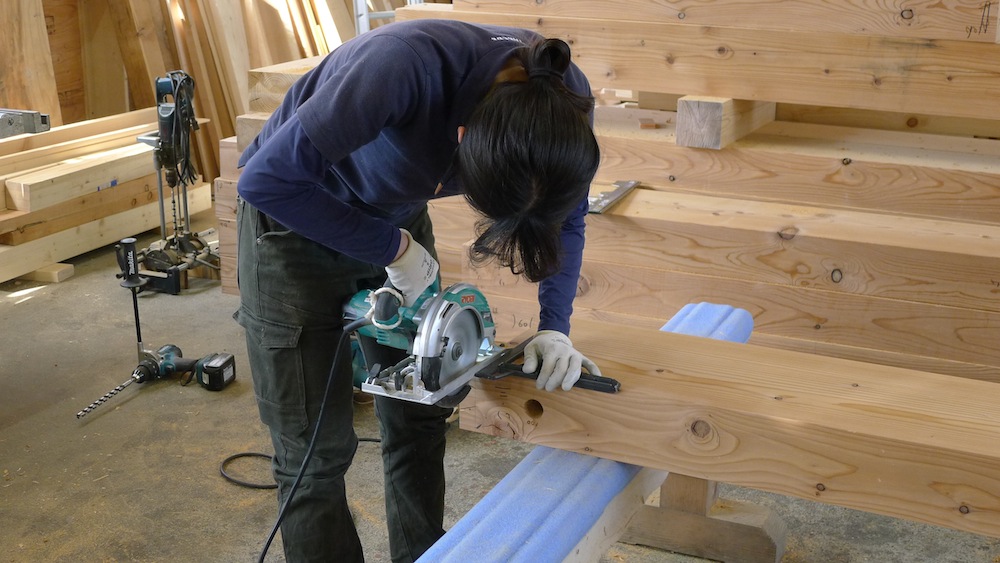

    棟梁が墨付けした材料を刻んでるのは3年目のマッチこと柳原万智子ちゃん

    Image of 「北の民家モデル」令和版 6

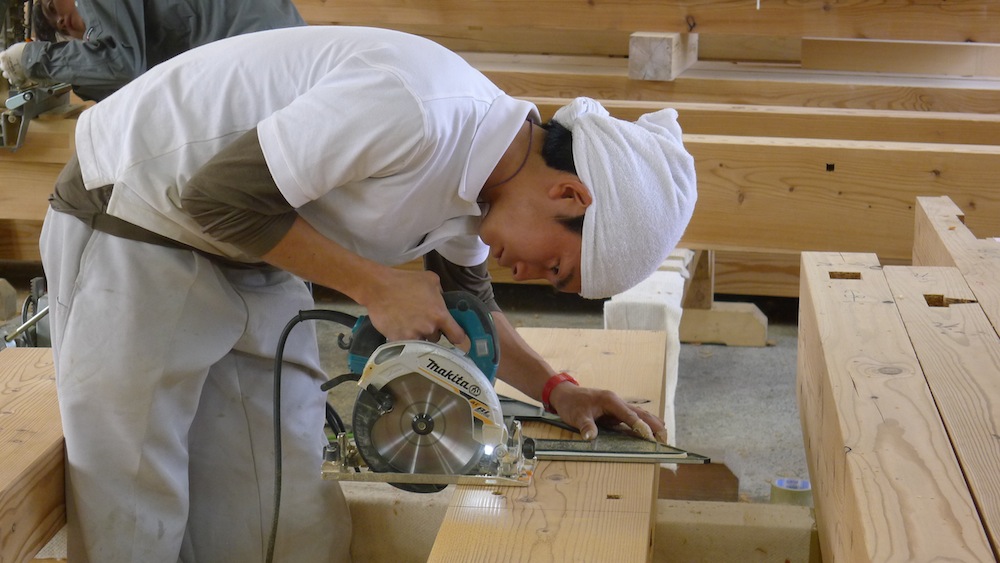

    こちらは2年目のカツこと岩木克仁くん

    Image of 「北の民家モデル」令和版 7

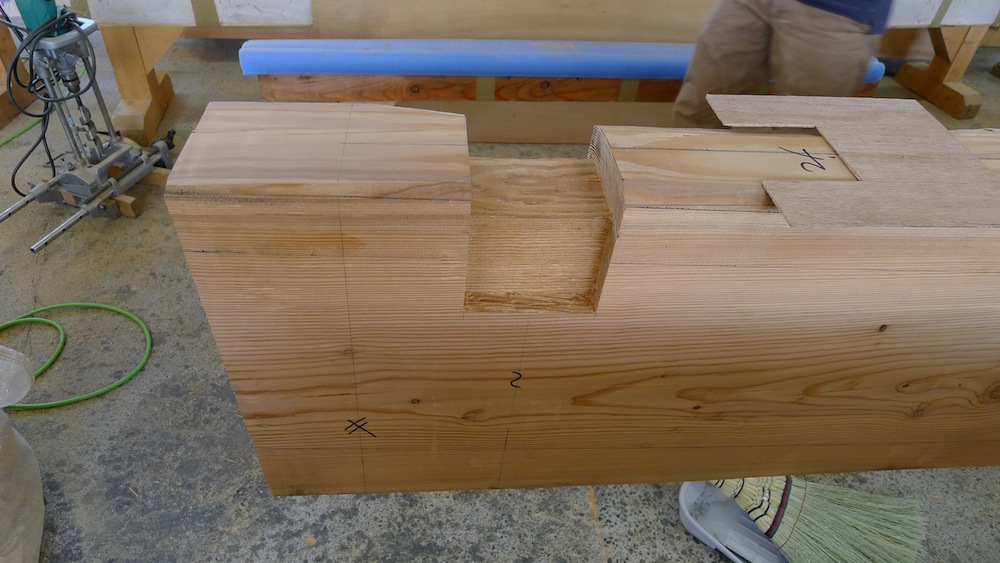

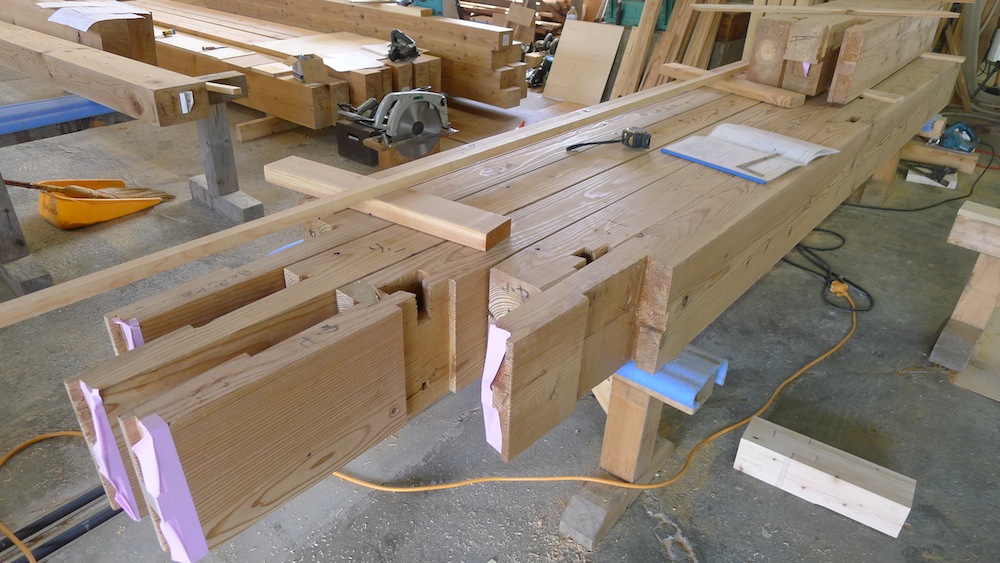

    刻み終えた継ぎ手

    Image of 「北の民家モデル」令和版 8

    渡りアゴの加工部分、この上に桁が噛み合って乗っかります。

    Image of 「北の民家モデル」令和版 9

    建て主さんが来社、大工さんの作業風景を熱心に見学され感激して帰られました。残念ながら非公開。

    Image of 「北の民家モデル」令和版 10

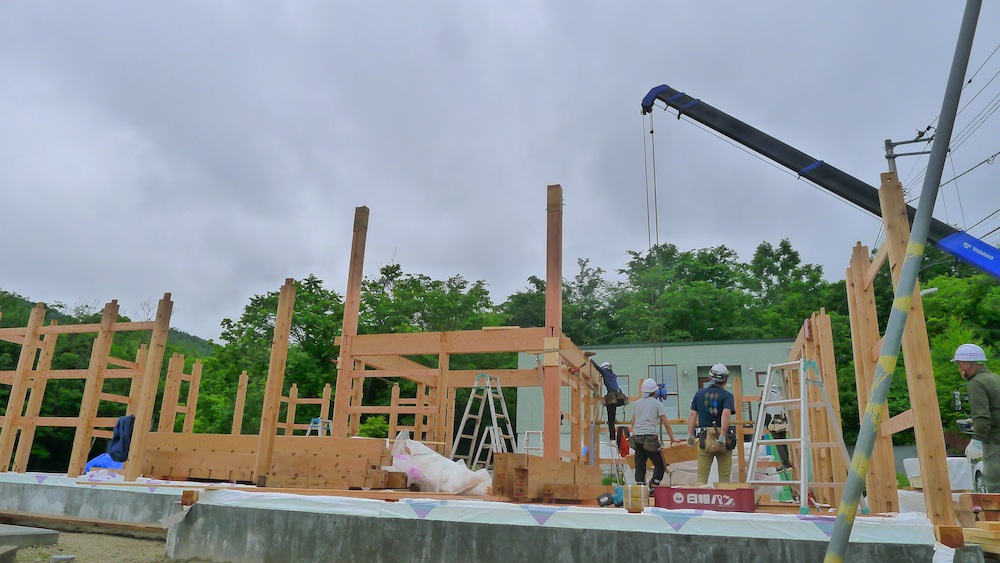

    いよいよ建て方です。

    Image of 「北の民家モデル」令和版 11

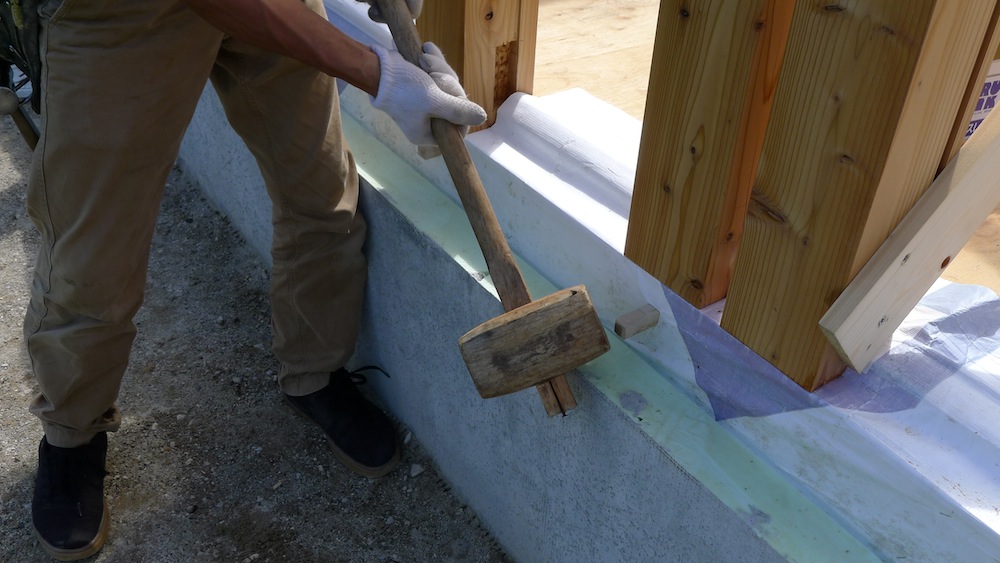

    土台と柱は長ホゾ込み栓打ち

    Image of 「北の民家モデル」令和版 12

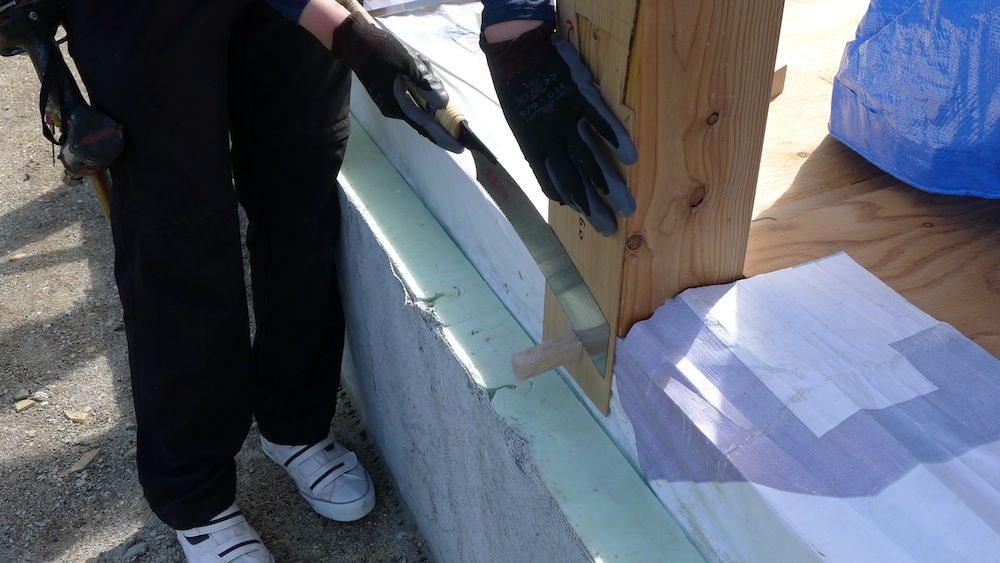

    余分な込み栓の頭はカットします

    Image of 「北の民家モデル」令和版 13

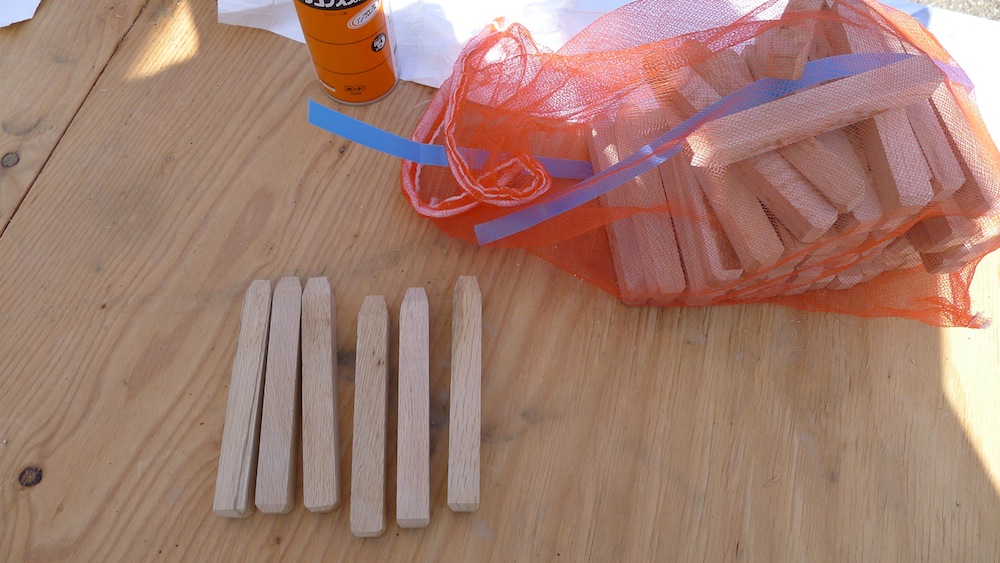

    今回はナラ材の角込み栓を使用

    Image of 「北の民家モデル」令和版 14

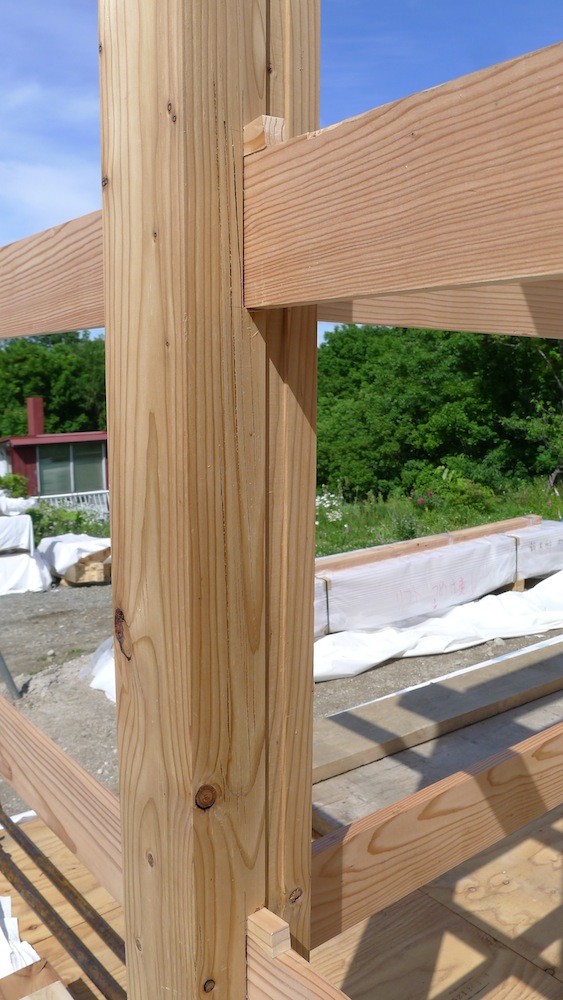

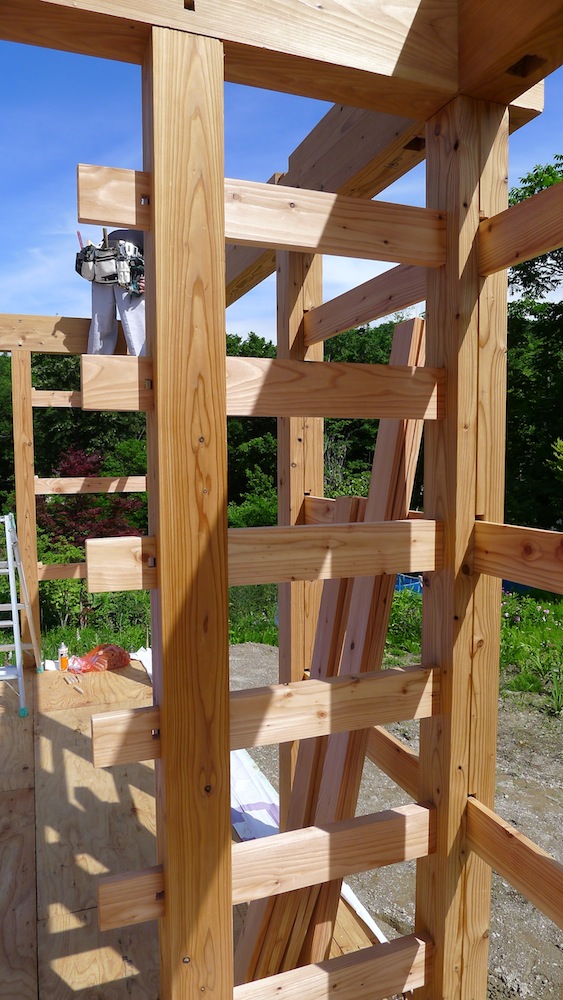

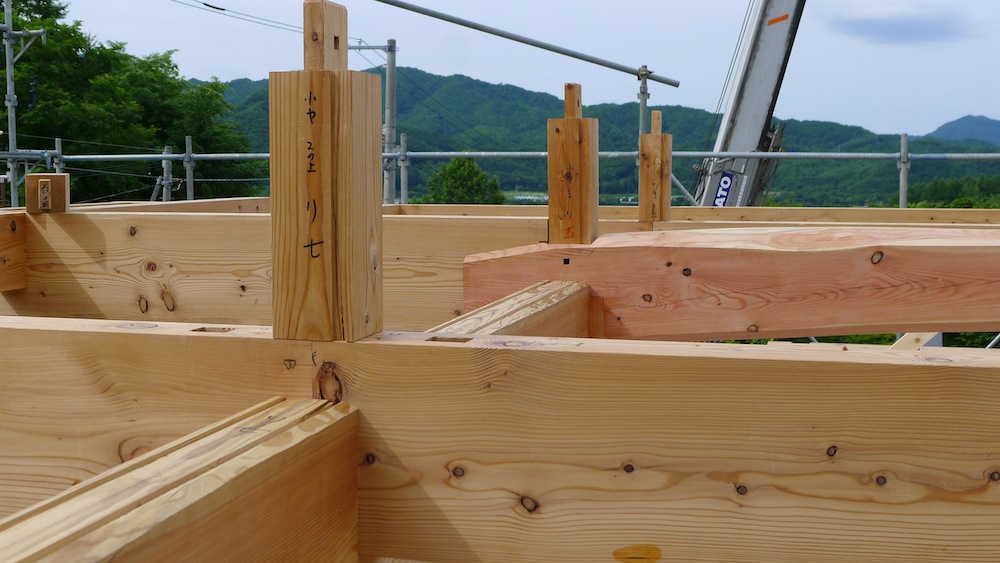

    柱には通し貫を入れながら建てていきます。

    Image of 「北の民家モデル」令和版 15

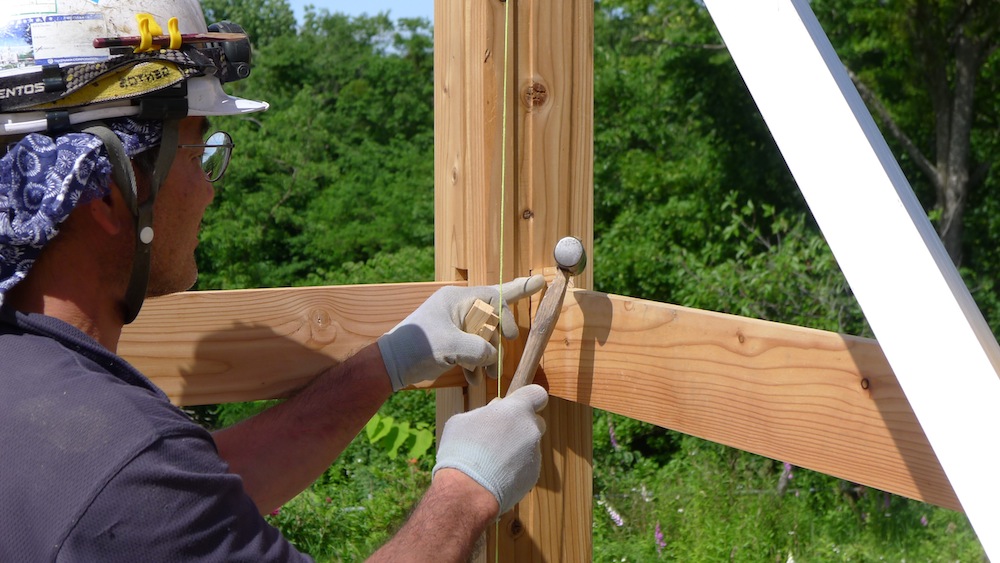

    通し貫は楔で固定します

    Image of 「北の民家モデル」令和版 16

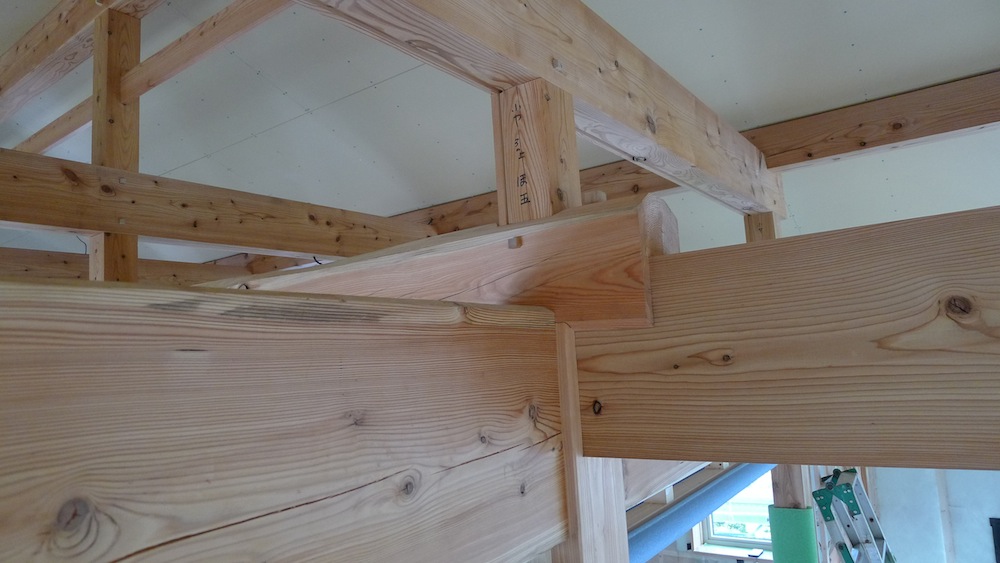

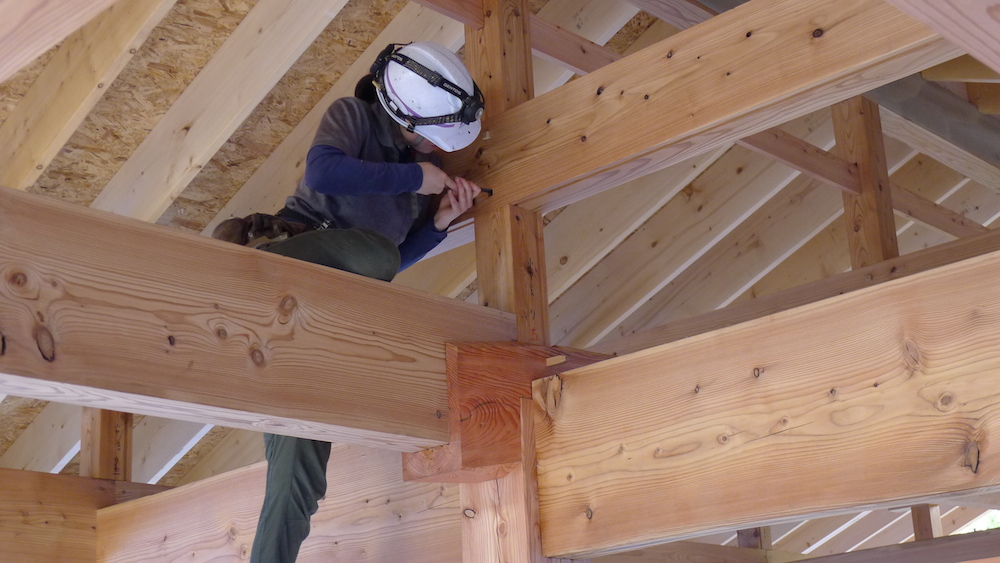

    間仕切り部分の力壁、最終的には止め栓を打ち込み表しになります。

    Image of 「北の民家モデル」令和版 17

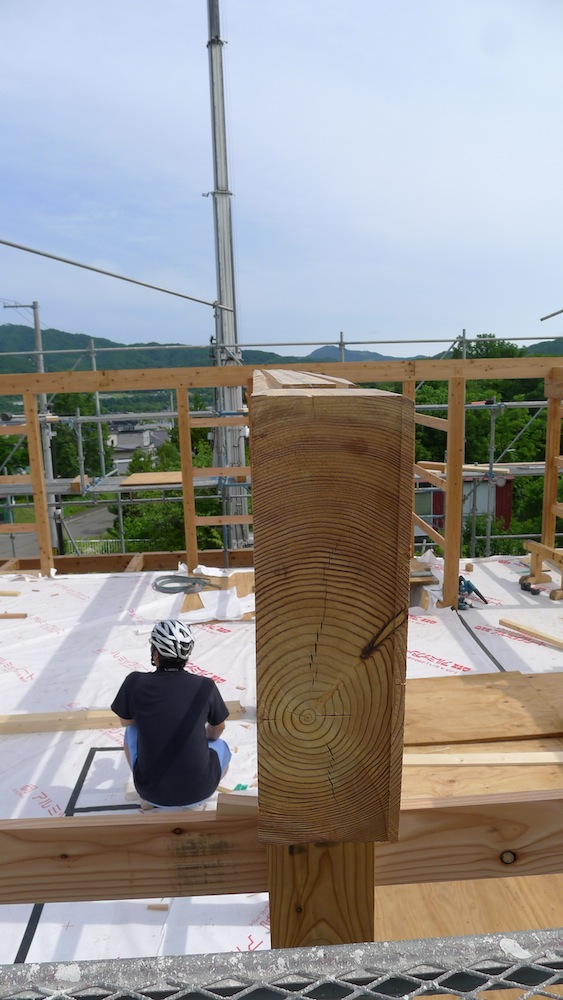

    2階の梁、4間を一本物で掛けます。これは昨年の冬に山から切り出し特別に製材して貰ったものです。瀬上製材所さん有り難うございます。

    Image of 「北の民家モデル」令和版 18

    樹齢ほぼ80年の命を頂いたので、この建物は最低80年は生きてて貰わなくてはなりません、ちなみに木材の強度は製材して80年目(樹齢)にピークを迎えると言われてます。

    Image of 「北の民家モデル」令和版 19

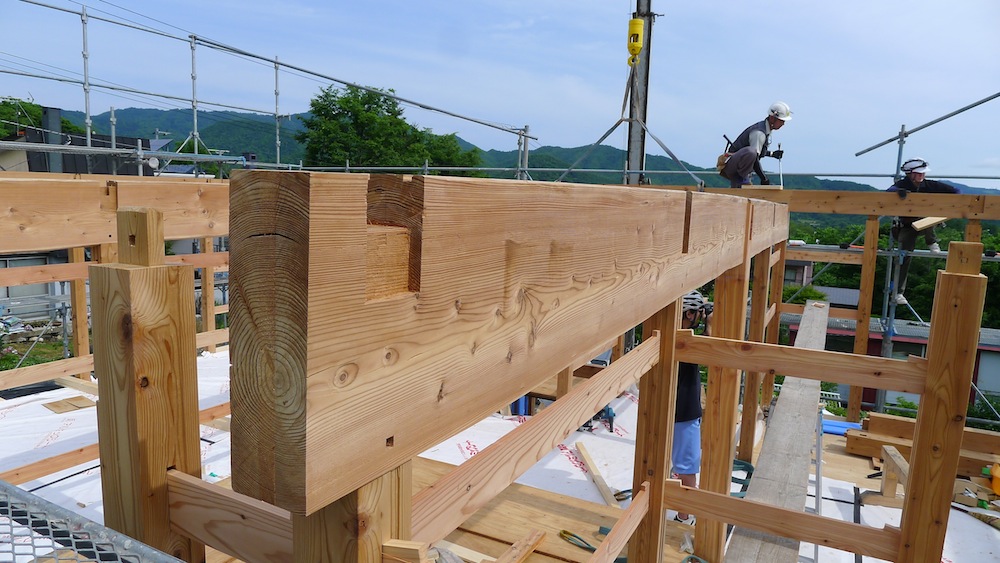

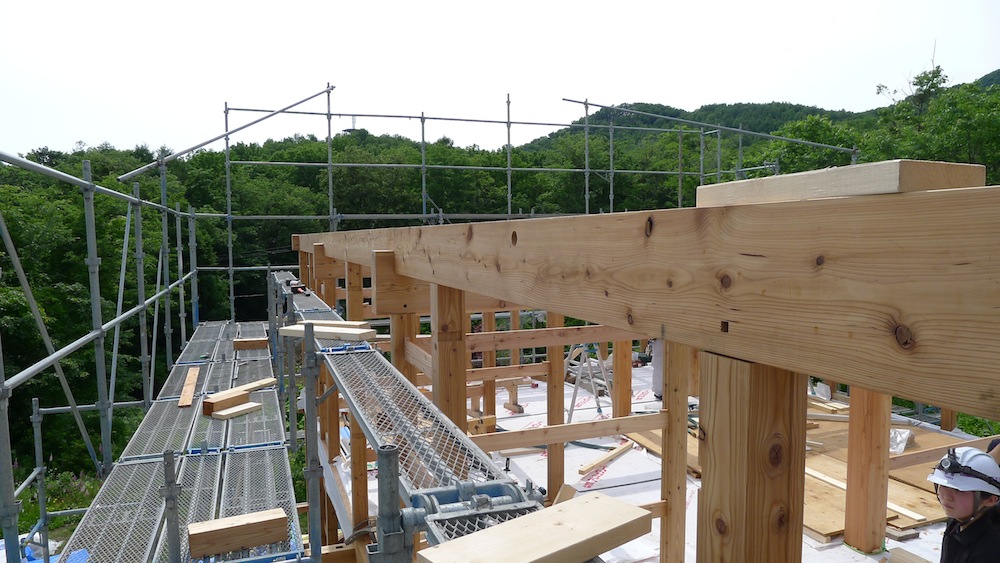

    桁が渡りアゴで梁の上に掛かります。

    Image of 「北の民家モデル」令和版 20

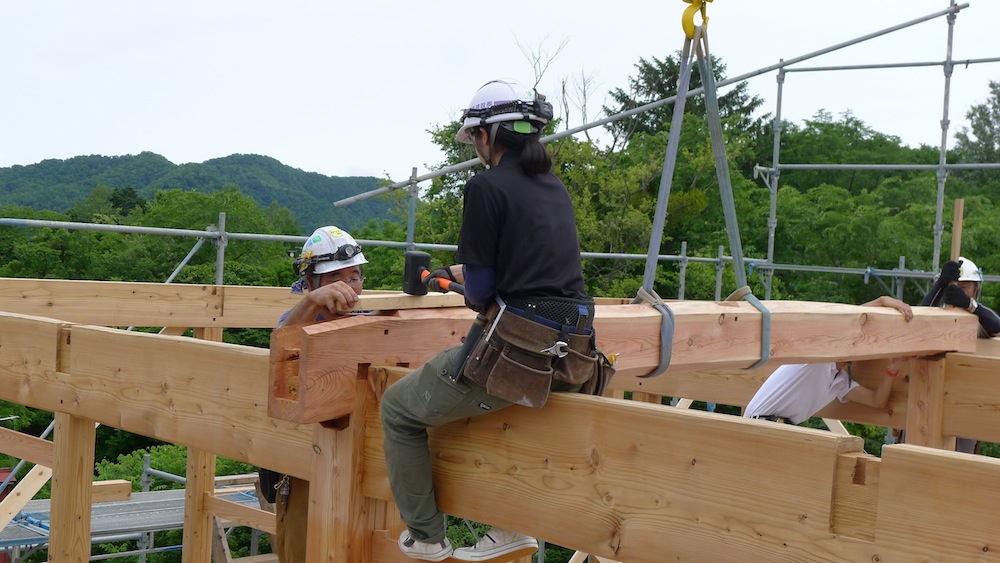

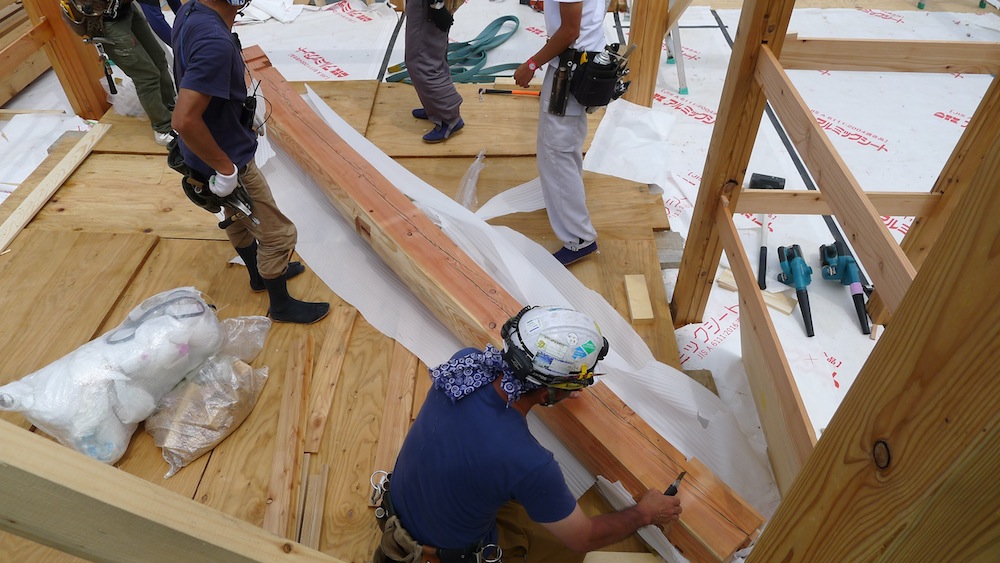

    棟梁が苦労して墨付けした太鼓梁を上げる準備です

    Image of 「北の民家モデル」令和版 21

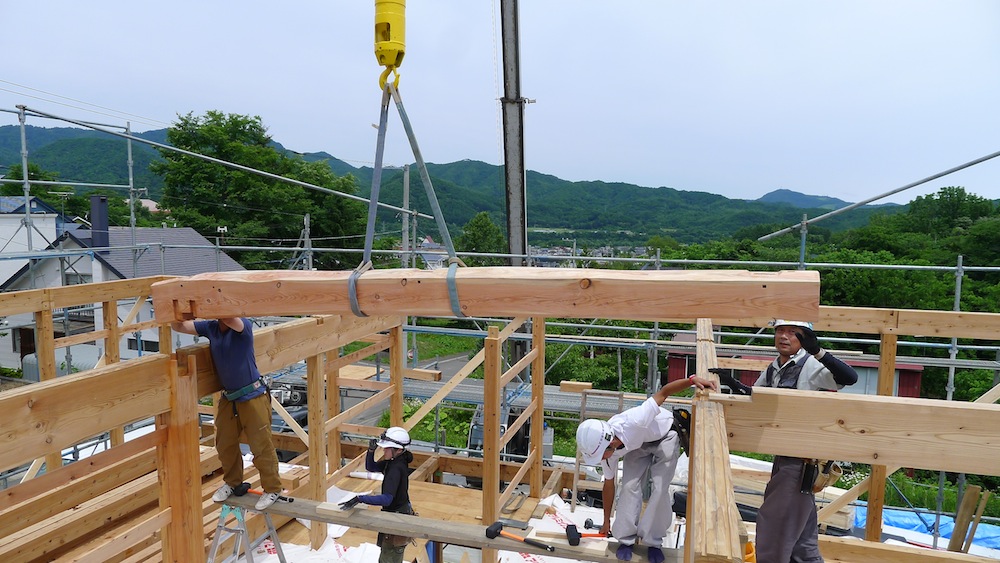

    クレーンで吊り上げ所定の位置にゆっくり降ろしていきます、仕口を痛めないよう慎重に作業を進めます。

    Image of 「北の民家モデル」令和版 22

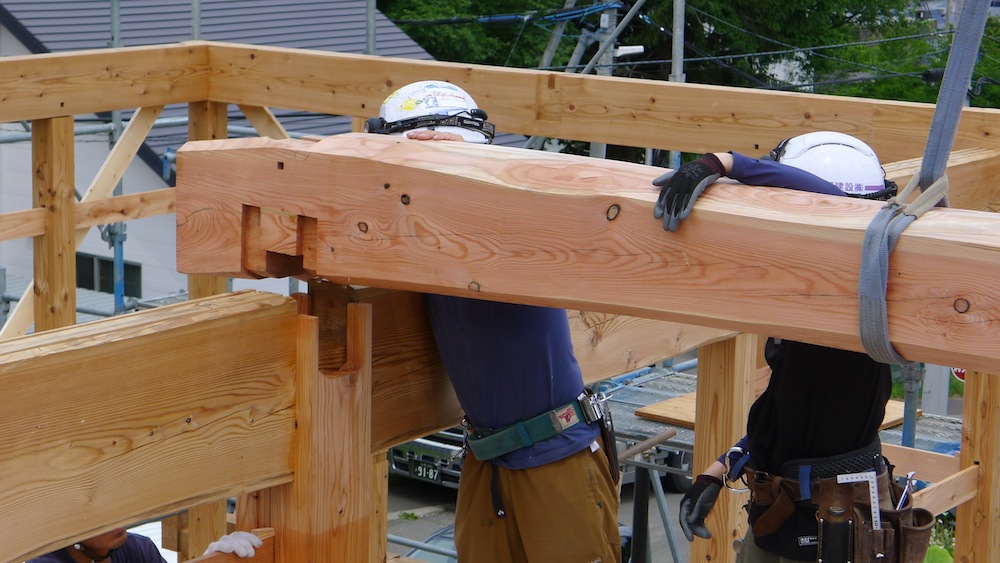

    複雑な仕口に梁を納めるところ、ピタリと噛み合うとホットします。

    Image of 「北の民家モデル」令和版 23

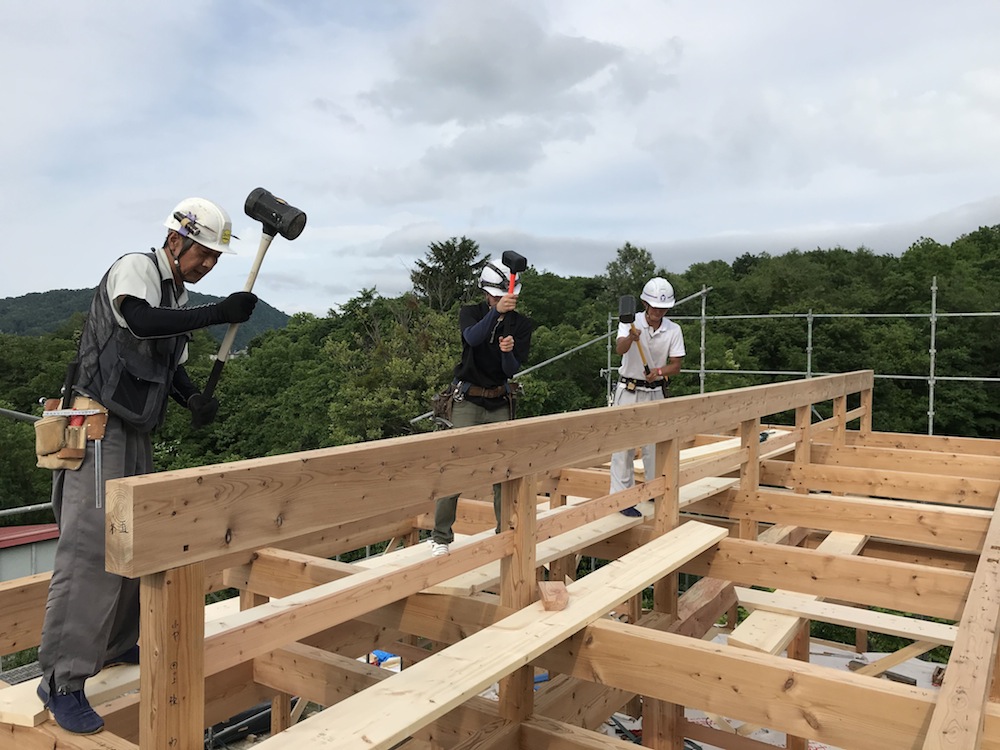

    ある程度納まったらカケヤ叩いてゆっくり降ろします。

    Image of 「北の民家モデル」令和版 24

    梁が納まったら小屋束を立てます。

    Image of 「北の民家モデル」令和版 25

    小屋梁の上に渡りアゴで母屋を掛けます

    Image of 「北の民家モデル」令和版 26

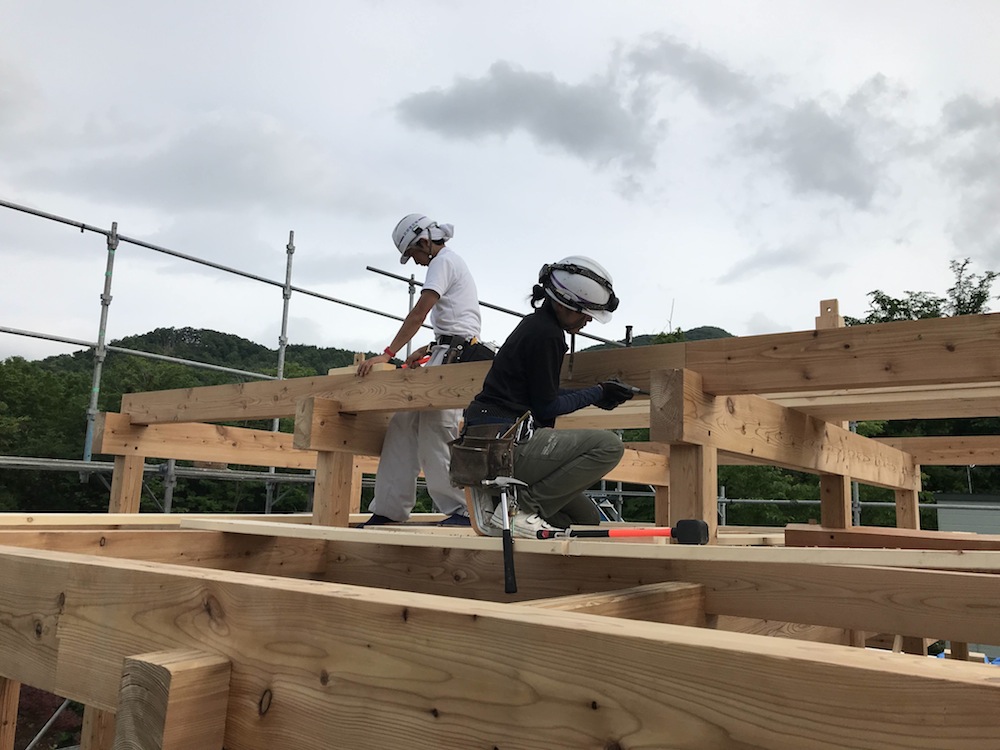

    若手2人で最初の棟木をのせてるところ

    Image of 「北の民家モデル」令和版 27

    感動の瞬間

    Image of 「北の民家モデル」令和版 28

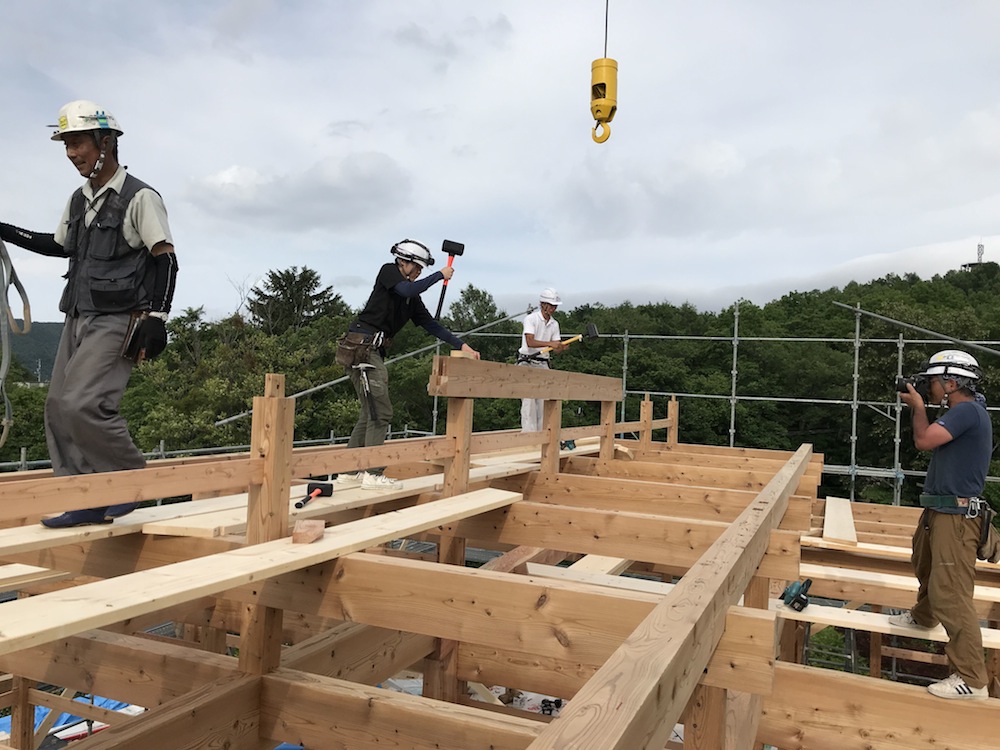

    全ての棟木を載せます

    Image of 「北の民家モデル」令和版 29

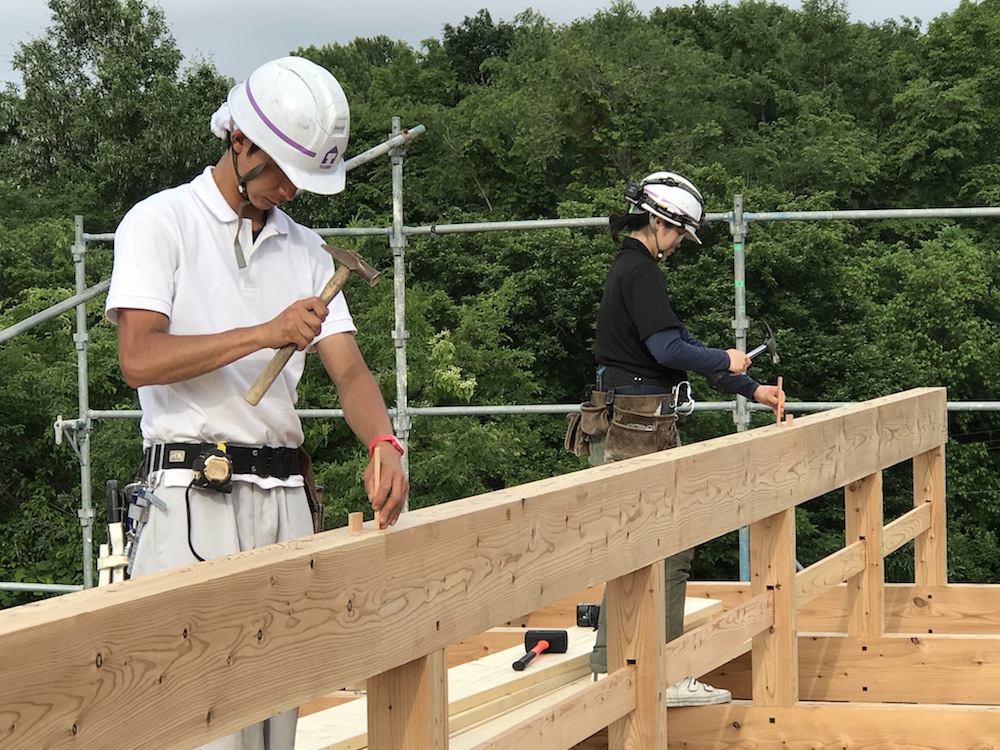

    込み栓打って完了

    Image of 「北の民家モデル」令和版 30

    棟梁と共に感動の記念撮影
